«ЛИРА. Специализированные процессоры»

Система МОНТАЖ-плюс

    Система МОНТАЖ-плюс позволяет провести компьютерное моделирование процесса возведения конструкции, проследив последовательное изменение конструктивной схемы, установку и снятие монтажных нагрузок.

    Имеется возможность на отдельных этапах расчета изменять жесткостные характеристики элементов, что может оказаться полезным при необходимости учета постепенного набора прочности бетоном или изменения прочности и жесткости железобетонных элементов в результате замораживания – размораживания.

    На определенных стадиях возведения имеется возможность проводить расчет в физически - и геометрически нелинейной постановке.

    В рамках применения системы МОНТАЖ-плюс имеется возможность моделировать процесс предварительного натяжения конструкции (вантовые конструкции, анкера шпунтовых ограждений и др.)

    Отдельные возможности системы МОНТАЖ-плюс продемонстрированы в разделе «Избранные объекты»: пример №… (колонна), пример №… (котлован).

    При моделировании жизненного цикла сооружения окончательно возведенная конструкция с «замороженными» напряжениями ползучести, полученными на основе системы МОНТАЖ-плюс, может служить стартовой стадией для дальнейшего расчета на нагрузки, соответствующие эксплуатационной стадии.

Система МОСТ

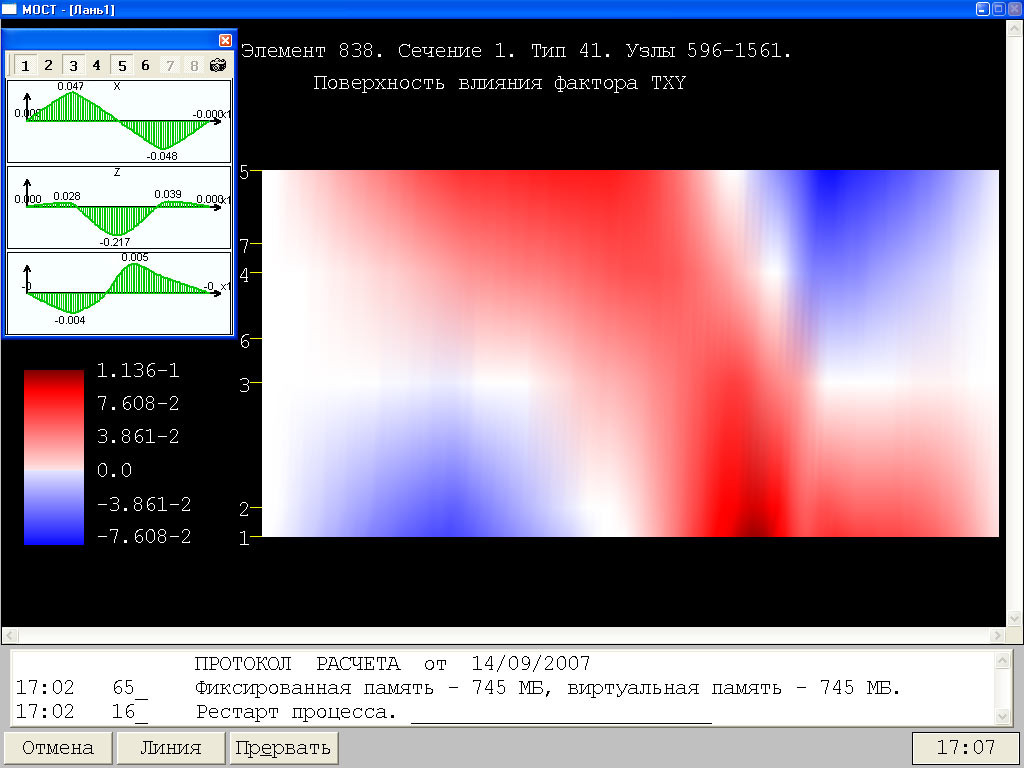

    Система МОСТ ориентирована на расчет мостовых конструкций (балочные, арочные, вантовые, висячие) и позволяет получить поверхности влияния усилий в заданном сечении от подвижной нагрузки.

    На основе полученных усилий составляются расчетные сочетания усилий или расчетные сочетания нагружений.

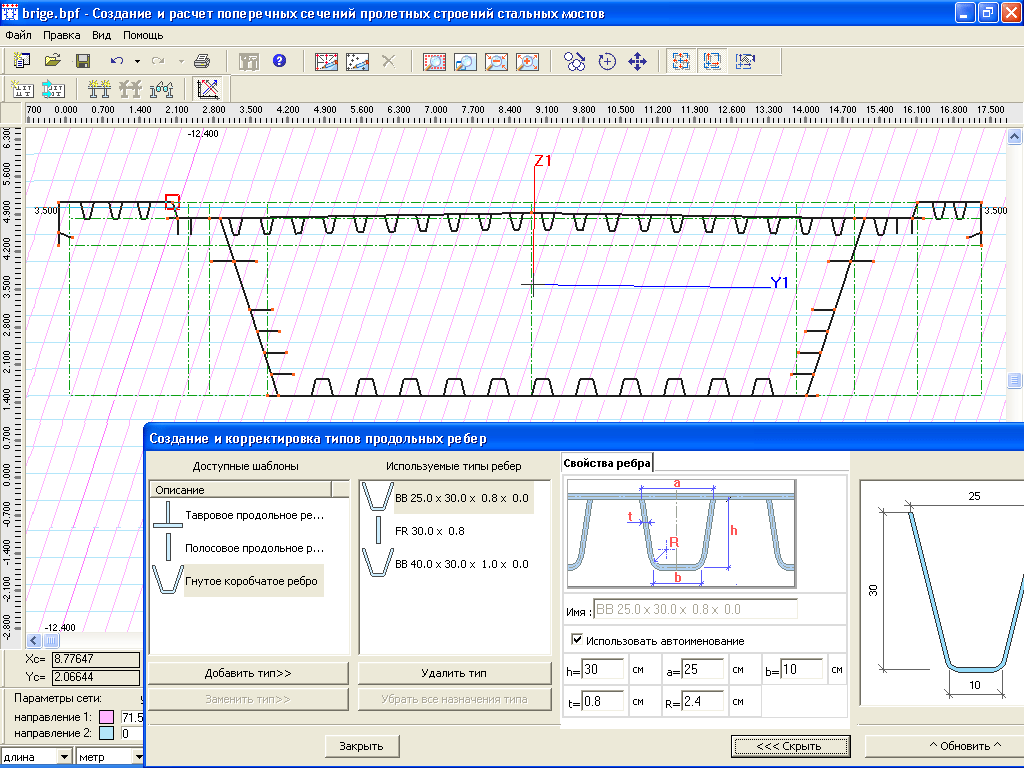

    Для проектировщика мостовых конструкций плодотворным является использование результатов расчета полученных в системе МОСТ в программах входящих в пакет прикладных программ МОСТОВЫЕ КОНСТРУКЦИИ, где имеется возможность по полученным обобщенным усилиям в сечении пролетного строения определить напряжения и рассчитать на прочность и устойчивость отдельные участки: участок стенки, участок стенки с примыкающим ребром, участок плиты проезжей части с учетом местной нагрузки и т.д.

Система ДИНАМИКА-плюс

    Система ДИНАМИКА-плюс в отличие от расчета на динамические воздействия, реализованного в линейном процессоре на основе методов спектрального анализа, позволяет рассчитать на динамические воздействия нелинейно деформируемые конструкции – конструкции с односторонними связями, физически нелинейные системы, имеющие зависимость s-e в виде диаграммы Прандтля. Реализован метод прямого интегрирования. На основе системы ДИНАМИКА-плюс легко провести компьютерное моделирование поведения нелинейно деформируемой конструкции от динамического воздействия во времени.

    Система ДИНАМИКА-плюс в настоящее время ориентирована на решение исследовательских задач, так как включение ее в традиционную технологическую цепочку автоматизированного проектирования конструкций пока затруднительно.

Система ВАРИАЦИИ МОДЕЛЕЙ

    Система ВАРИАЦИИ МОДЕЛЕЙ позволяет в рамках одной расчетной схемы варьировать не только нагрузкой (традиционный расчет), но и жесткостными характеристиками и условиями опирания (при неизменной топологии). Полученные усилия от различных нагружений, с различными вариациями жесткостей и условий опирания объединяются и могут быть включены в традиционную цепочку автоматизированного проектирования (РСУ или РСН – КОНСТРУИРУЮЩАЯ СИСТЕМА – ЭСКИЗЫ ЧЕРТЕЖЕЙ).

    Применение этой системы может быть полезно при расчете на сейсмические воздействия с увеличенными жесткостными характеристиками грунтового основания, при расчете конструкций с различными вариантами расположения карстов, в ряде случаев при расчете на форс-мажорные нагрузки и др.

---
