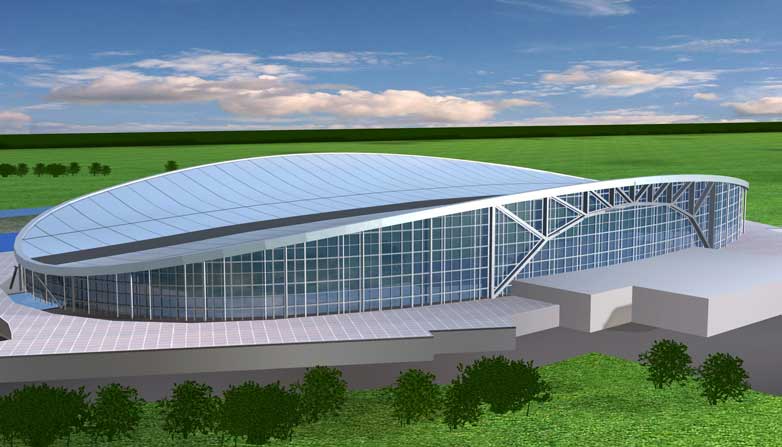

Крытая ледовая арена


Местоположение:  г. Коломна, Россия
Конструирование:  "КурортПроект", г. Москва
Архитектор:  Н.В. Канчели
Расчет:  ЛИРА 9.2



Расчет мембранного покрытия с учетом последовательности возведения

Конструкция представляет собой стальную мембрану пролетом 200м на 110м толщиной 4мм. Опорный контур представляет собой металлическую коробку 1200х2000мм, заполненную железобетоном. Контур опирается на вертикальные шарнирные стойки из труб диаметром 426мм и толщиной 32мм. Неизменяемость в продольном направлении обеспечивается двумя фермами. В поперечном направлении - двумя портальными связями. В расчете выполнялось моделирование процесса возведения, включающего следующие стадии:


1-я стадия: Монтируются вертикальные элементы, коробка борта, край борта, раскосы.
2-я стадия: Монтируется поперечная постель.
3-я стадия: Замоноличивается борт 1-й и 2-й слои в зоне I.
4-я стадия: Монтируется продольная постель.
5-я стадия: Замоноличивается борт, оставшиеся части.
6-я стадия: Монтируются элементы мембраны.
7-я стадия: Монтируются и преднапрягаются канаты. Моделировалось с помощью специальных К.Э. – форкопф.
8-я стадия: Демонтируются временные подкосы.
9-я стадия: Нагрузка от конструкций кровли (0.06 т/м2).
10-я стадия: Нагрузка от снега на половине площади кровли (0.216 т/м2).
11-я стадия: Нагрузка от ветра вдоль оси "У" неравномерно по площади кровли.


Все стадии возведения рассчитывались с использованием к.э. с физически и геометрическими нелинейными свойствами.


Рис.1 Первая стадия. Смонтированы стойки, связи, опорный контур и временные подкосы.

Рис.2 Одна из промежуточных стадий. Смонтированы элементы продольной и поперечной постелей. Стальные полосы сечением 400х6(мм) и 150х4(мм) соответственно.

Рис.3 Стадия преднапряжения канатов с учетом проскальзывания тросов в продольном направлении по постели и автоматическое уравновешивание натяжения.

Рис.4 Окончательная расчетная стадия с несимметричным приложением снеговой нагрузки. Результаты расчета. Деформированная схема. Хорошо видна потеря устойчивости элементов в приконтурной зоне.
